Microscope Genetic Pro Mono Delta Optical

Microscope biologique à tête monoculaire destiné à l’apprentissage, à une utilisation dans les laboratoires pédagogiques ainsi qu’aux observations biologiques en champ clair. Il trouvera sa place dans les écoles, les universités, les laboratoires, ainsi que dans l’atelier domestique des personnes développant leur intérêt pour la microscopie. La plage de grossissement de 40x à 1000x, le système optique achromatique et le mécanisme de commande précis permettent l’observation de préparations biologiques fraîches et permanentes.

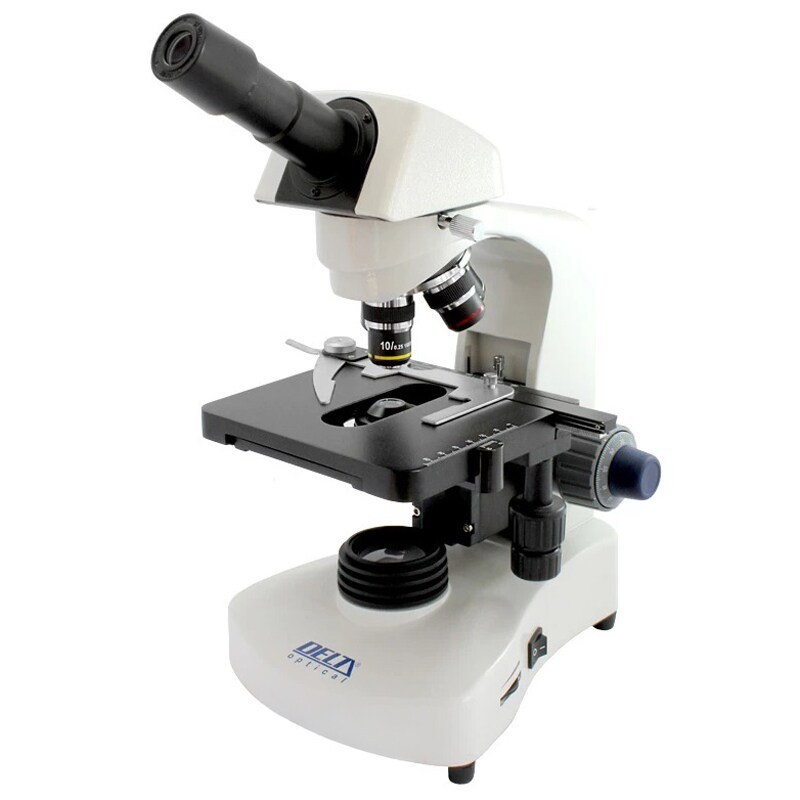

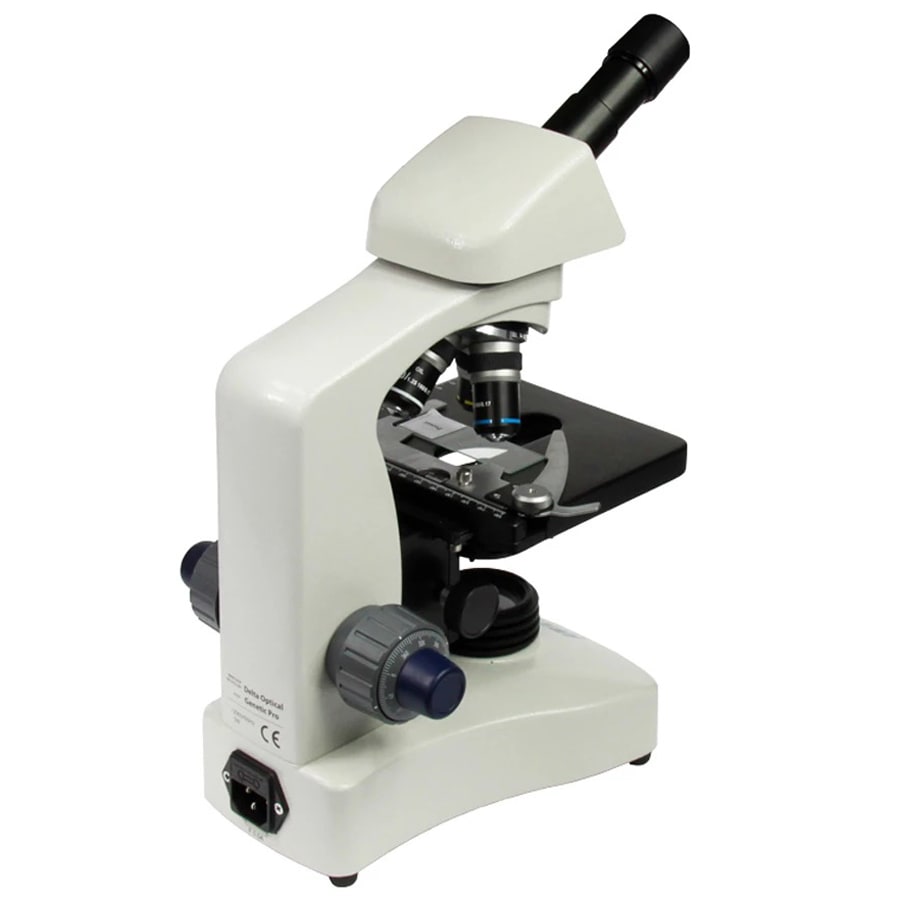

La construction droite associe un statif stable à une platine mécanique pour 2 préparations, un éclairage LED et des molettes de mise au point coaxiales. Les solutions utilisées facilitent le passage fluide de l’observation générale de l’échantillon à l’analyse de ses structures plus fines à des grossissements plus élevés.

Le révolver porte-objectifs à 4 positions est équipé d’objectifs achromatiques de 4x, 10x, 40x et 100x OIL. Associés à l’oculaire 10x ils donnent les grossissements totaux suivants :

• 40x - pour localiser l’échantillon et observer des structures plus grandes
• 100x - pour observer des zones sélectionnées de la préparation
• 400x - pour travailler avec des structures biologiques plus petites
• 1000x - avec l’utilisation de l’objectif à immersion 100x OIL

Le révolver permet un changement rapide d’objectif sans qu’il soit nécessaire de retirer la préparation de la platine. Cela facilite l’observation par étapes : commencer par le plus faible grossissement, régler la zone d’intérêt, puis passer à un objectif de grossissement supérieur.

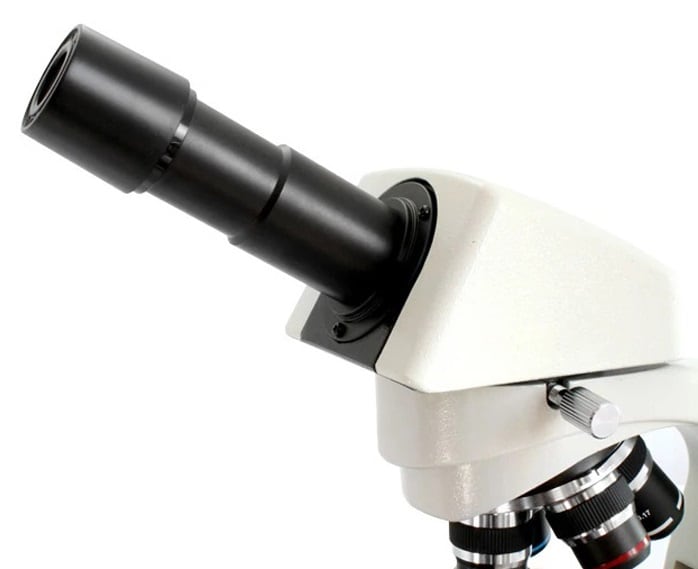

Le microscope est équipé d’une tête monoculaire avec un tube incliné à 30 degrés. Cette position de l’oculaire limite le besoin de se pencher fortement pendant l’observation et permet de s’installer plus confortablement au poste de travail.

L’oculaire WF 10x utilisé offre un champ de vision de 18 mm de diamètre. Le large champ de vision facilite la recherche de la partie intéressante de la préparation, en particulier à des grossissements plus faibles, et permet également d’examiner plus efficacement la structure de l’échantillon avant de passer à une observation plus détaillée.

La platine de 142 x 132 mm permet de placer 2 préparations. Le support stabilise les lames, et le mécanisme de déplacement permet de déplacer précisément la préparation selon les axes X et Y. La course est de 75 x 40 mm, ce qui facilite l’examen systématique d’une plus grande zone de l’échantillon.

Le mécanisme est équipé d’un vernier, qui facilite la détermination et la mémorisation de la position de la zone choisie sur la préparation. Cette solution est utile pour revenir à une zone intéressante, comparer des éléments de l’échantillon ou documenter les résultats de l’observation.

Des molettes coaxiales de mise au point micro et macro sont placées des deux côtés du corps. Le réglage macrométrique permet un réglage rapide de la mise au point initiale, en particulier lors du travail avec des objectifs 4x et 10x. La molette micrométrique permet d’affiner précisément l’image à des grossissements plus élevés.

La division élémentaire du mouvement micrométrique est de 4 µm, ce qui permet d’effectuer de petites corrections de la position de la platine par rapport à l’objectif. La disposition bilatérale des molettes permet d’utiliser le microscope confortablement de la main droite ou gauche.

Le microscope utilise la technique du champ clair ainsi qu’un éclairage transmis. La lumière LED est dirigée depuis le bas à travers la préparation, puis passe dans le système optique. Cette méthode est utilisée pour l’observation d’échantillons biologiques minces et correctement préparés, y compris des préparations végétales et animales.

L’éclairage LED assure une lumière stable et une longue durée de vie. Il n’échauffe pas les préparations autant que les sources à incandescence traditionnelles, ce qui facilite les observations prolongées. Le microscope est alimenté en DC 5 V / 0,5 A.

Sous la platine se trouve un condenseur d’Abbe N.A. 1,25, dont la fonction est de concentrer la lumière sur la préparation observée. Il fonctionne avec un diaphragme à iris, permettant de régler la quantité de lumière traversant l’échantillon. Cela permet d’adapter la luminosité et le contraste de l’image au type de préparation et à l’objectif choisi.

Le condenseur peut être réglé en hauteur, ce qui permet d’affiner les conditions d’éclairage pendant l’observation. La construction optique utilise une correction de 160 mm, conforme à la norme appliquée aux microscopes biologiques de ce type.

• microscope
• huile d’immersion
• objectifs achromatiques
• oculaire 10x
• câble d’alimentation
• housse

• microscope biologique
• tête monoculaire inclinée à 30 degrés
• technique d’observation : champ clair
• oculaire WF 10x avec champ de vision de 18 mm
• objectifs achromatiques : 4x, 10x, 40x et 100x OIL
• révolver porte-objectifs à 4 positions
• grossissements totaux : 40x, 100x, 400x et 1000x
• objectif 100x destiné au travail avec huile d’immersion
• éclairage transmis LED
• condenseur d’Abbe N.A. 1,25
• correction optique : 160 mm
• platine mécanique de 142 x 132 mm
• possibilité de placer 2 préparations
• mécanisme de déplacement avec vernier
• course de déplacement de la préparation : 75 x 40 mm
• molettes coaxiales bilatérales de réglage de la mise au point micro et macro
• division élémentaire du mouvement micrométrique : 4 µm
• alimentation : DC 5 V / 0,5 A
• possibilité d’extension avec champ sombre, contraste de phase et polarisation
