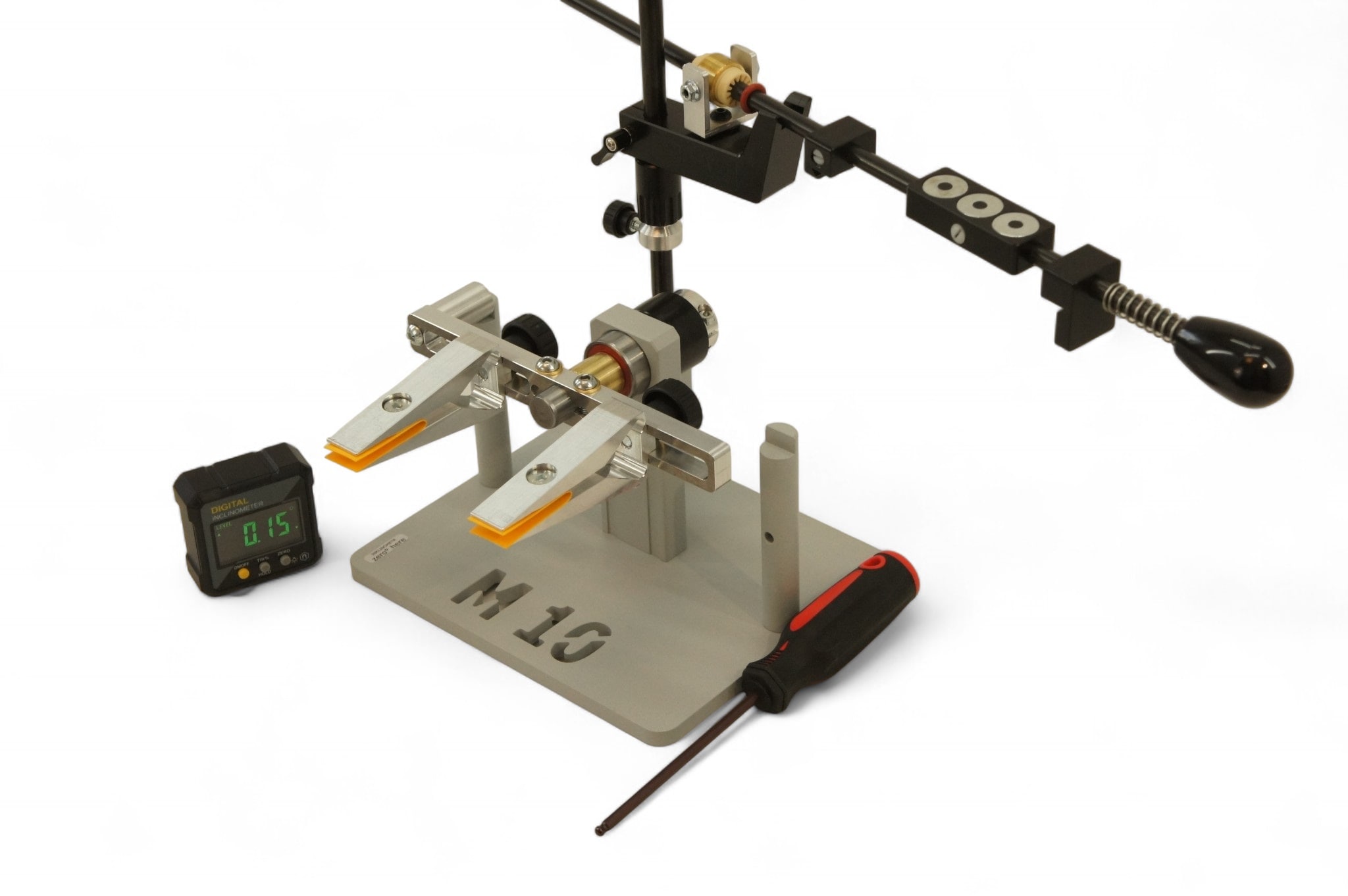

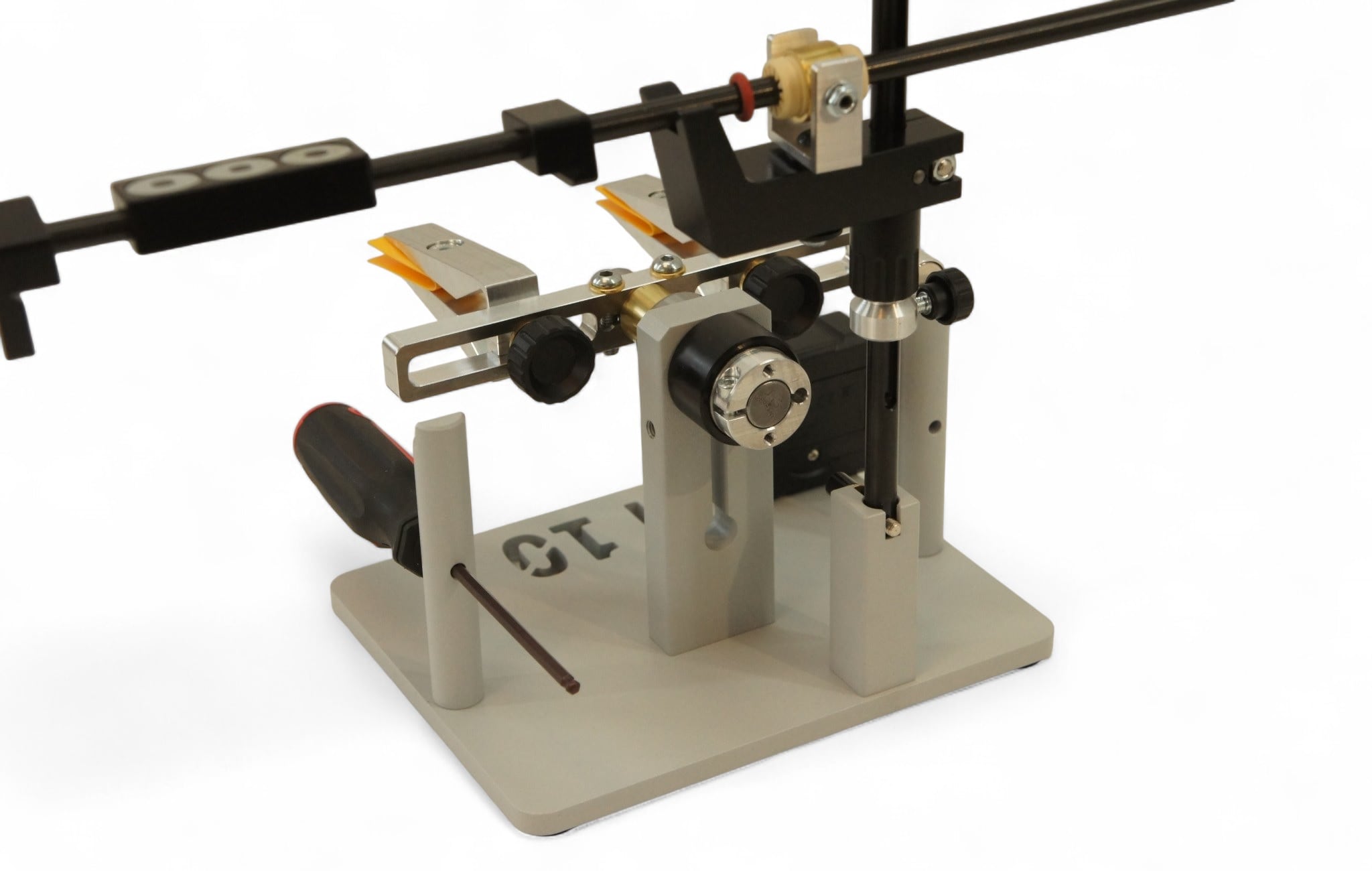

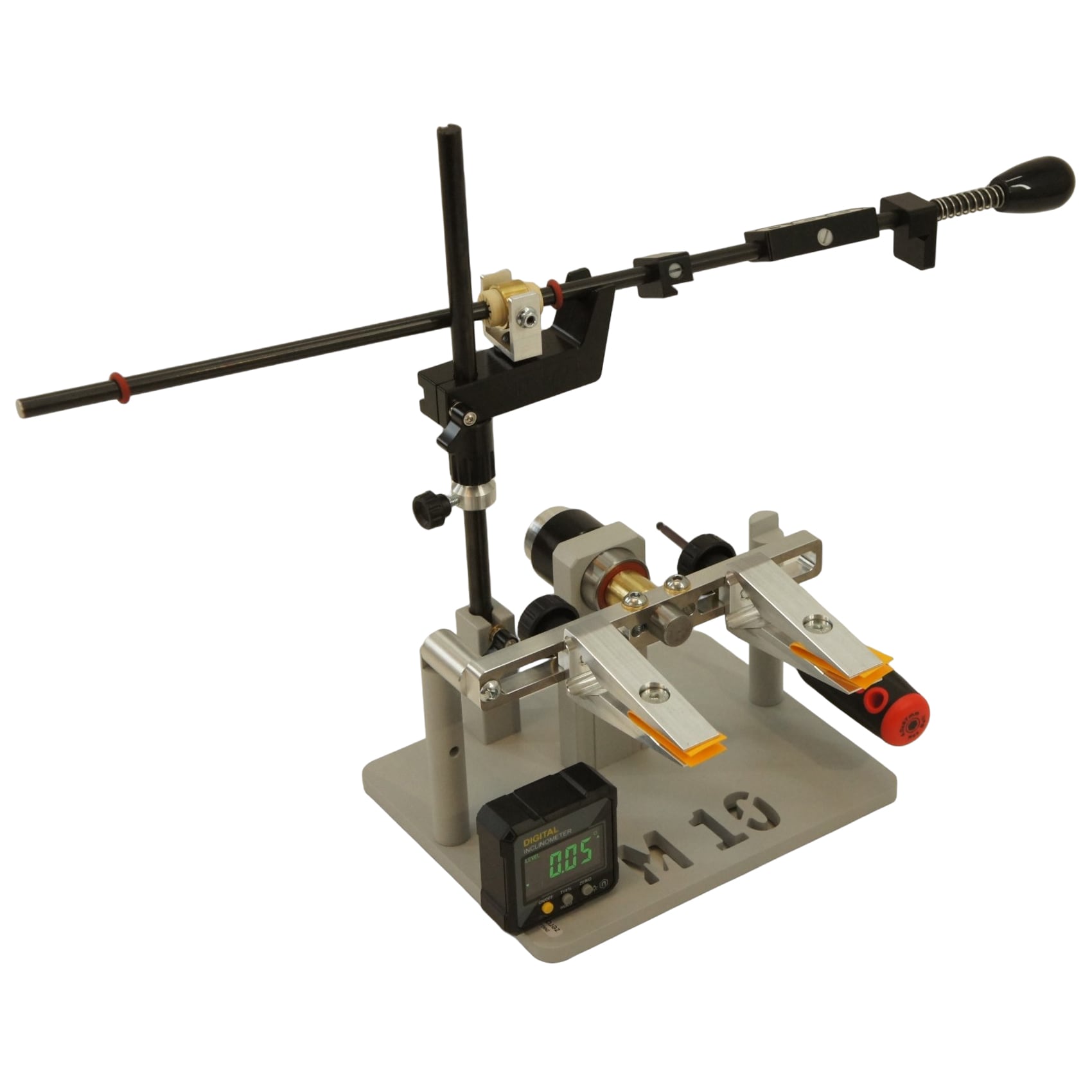

Kazak - M10V2 Schleifsystem - Grau

Das Gerät dient zum Schärfen von Messern mit verschiedenen Formen und Größen und ist eine neue Version des Modells Kazak M10. Die Konstruktion gewährleistet eine stabile Befestigung der Klinge und ein leichtes Drehen ohne die Notwendigkeit, diese aus den Klemmen zu entfernen. Diese Lösung verbessert die Arbeitsprozesse, gewährleistet Sicherheit und hält hohe Präzision sowie einen konstanten Schärfwinkel aufrecht.

Der Modell Kazak M10V2 wurde sowohl für Einsteiger als auch erfahrene Benutzer entwickelt, die sich mit dem Schärfen von Messern beschäftigen. Die sorgfältig durchdachte Konstruktion garantiert Kontrolle während der Arbeit und erleichtert das Erreichen einer gleichmäßigen Schneidkante ohne spezielle Fähigkeiten zu erfordern.

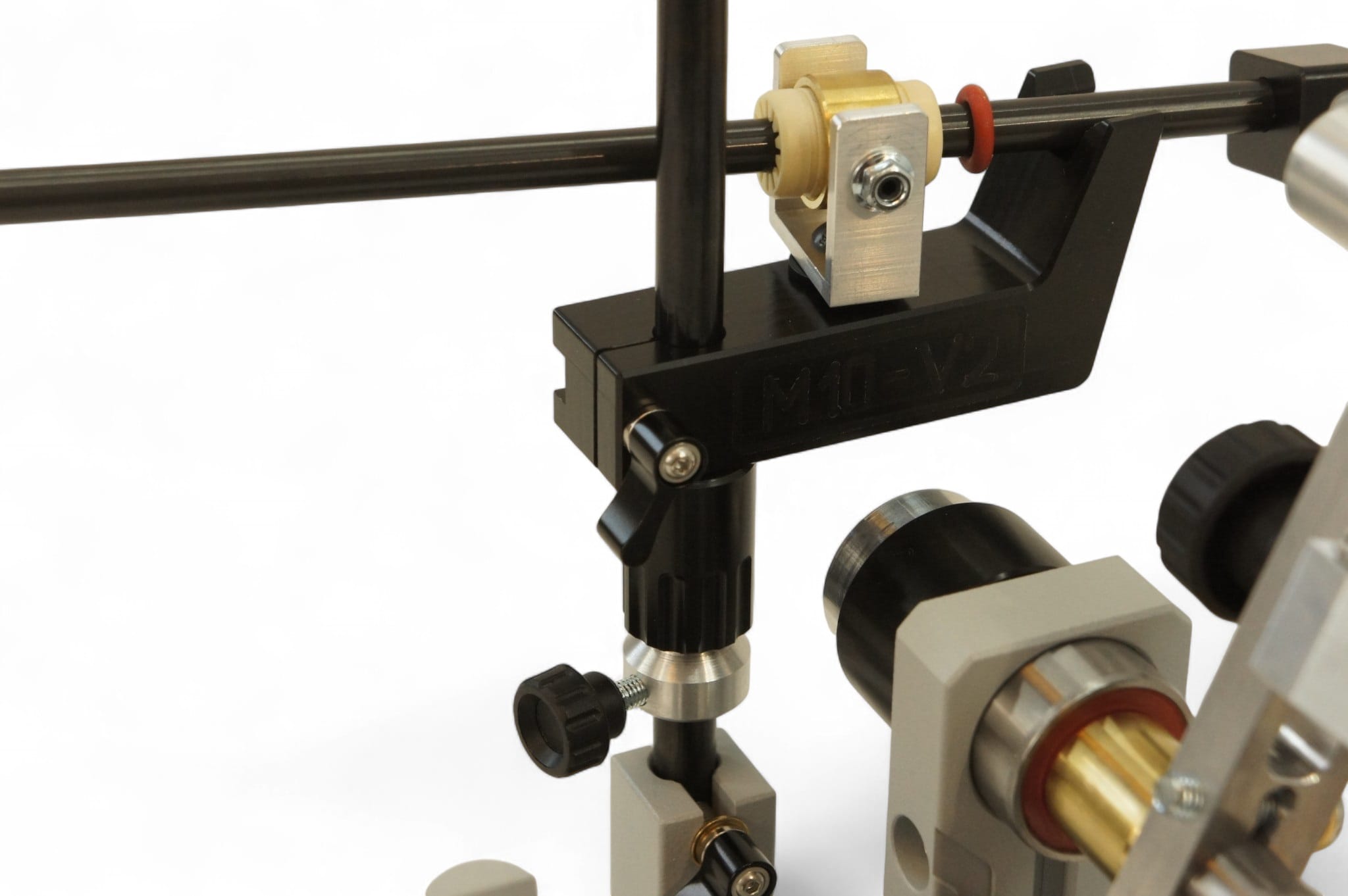

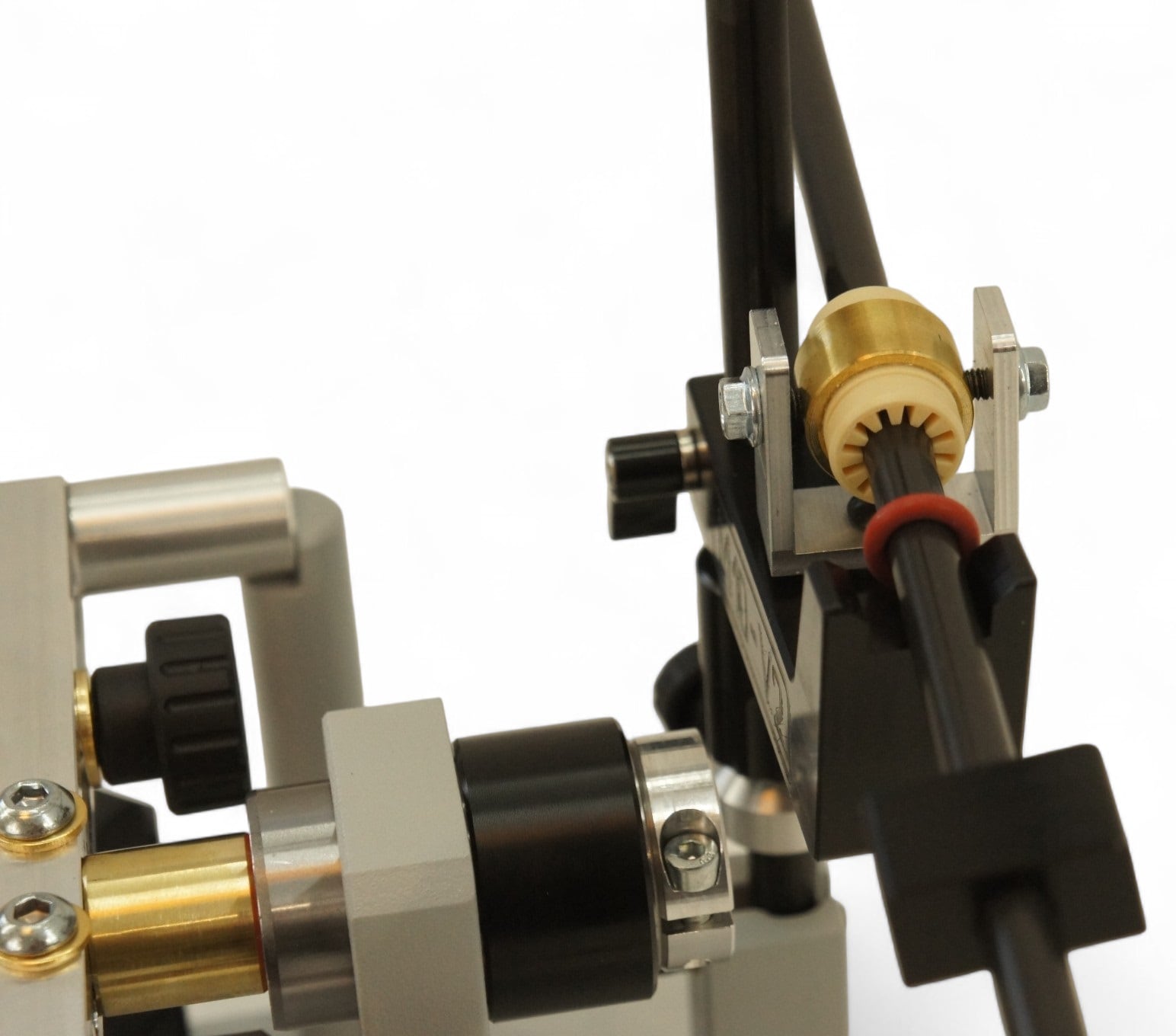

Die Version M10V2 enthält mehrere Änderungen zur Verbesserung der Ergonomie, Stabilität und Arbeitskultur. Es wurde ein verbessertes System zur Befestigung des Schlitten am vertikalen Mast verwendet, was die Stabilität der Führung und die präzisere Beibehaltung des Schärfwinkels verbessert. Der neue Gelenktyp basiert auf haltbaren Komponenten von IGUS, wodurch der Mechanismus sanfter arbeitet und sich durch eine hohe Haltbarkeit im Gebrauch auszeichnet.

Der Durchmesser des vertikalen Mastes wurde auf 10 mm erhöht, was die Steifigkeit der gesamten Konstruktion verbessert. Das integrierte Ablagesystem für die Führung nahe dem Schlitten erhöht die Ergonomie und erleichtert die Organisation des Arbeitsplatzes. Der Einsatz einer Aluminiumführung anstelle einer Stahlführung ermöglichte es, das Gewicht des beweglichen Elements zu verringern, was die Bewegungsfreiheit und den Schärfkomfort verbessert.

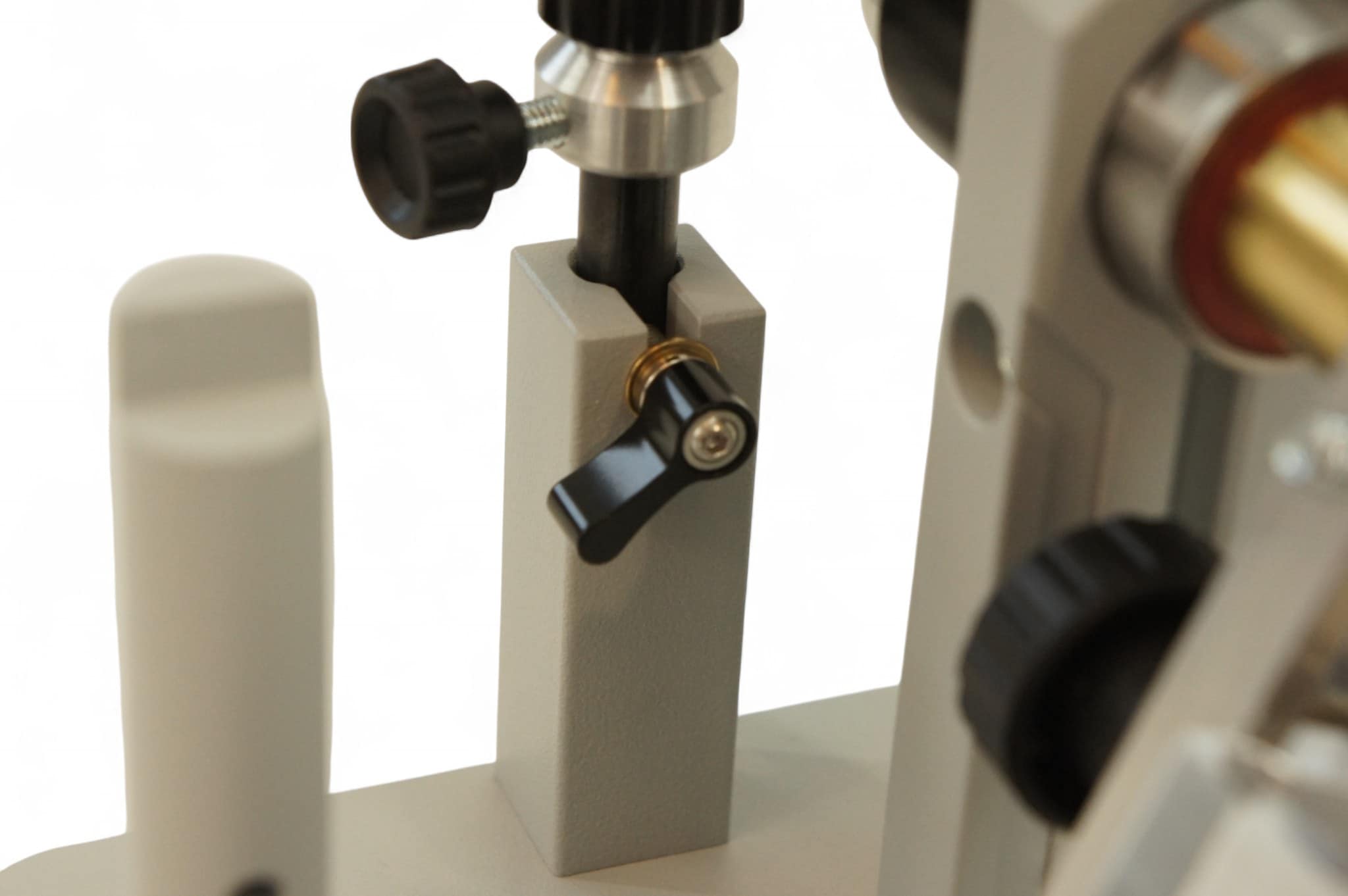

Die Basis des Systems besteht aus einer strapazierfähigen, schaden- und korrosionsbeständigen Stahlplatte mit einer Dicke von 8 mm, die mit einer langlebigen pulverbeschichteten Oberfläche in Grau versehen ist. Gummieinlagen an der Unterseite begrenzen das Verrutschen des Geräts während der Arbeit und verbessern die Stabilität auf dem Tisch. Der vertikale Mast mit einem Durchmesser von 10 mm erhöht die Widerstandsfähigkeit der Konstruktion gegen Vibrationen und Biegungen während des Schärfens.

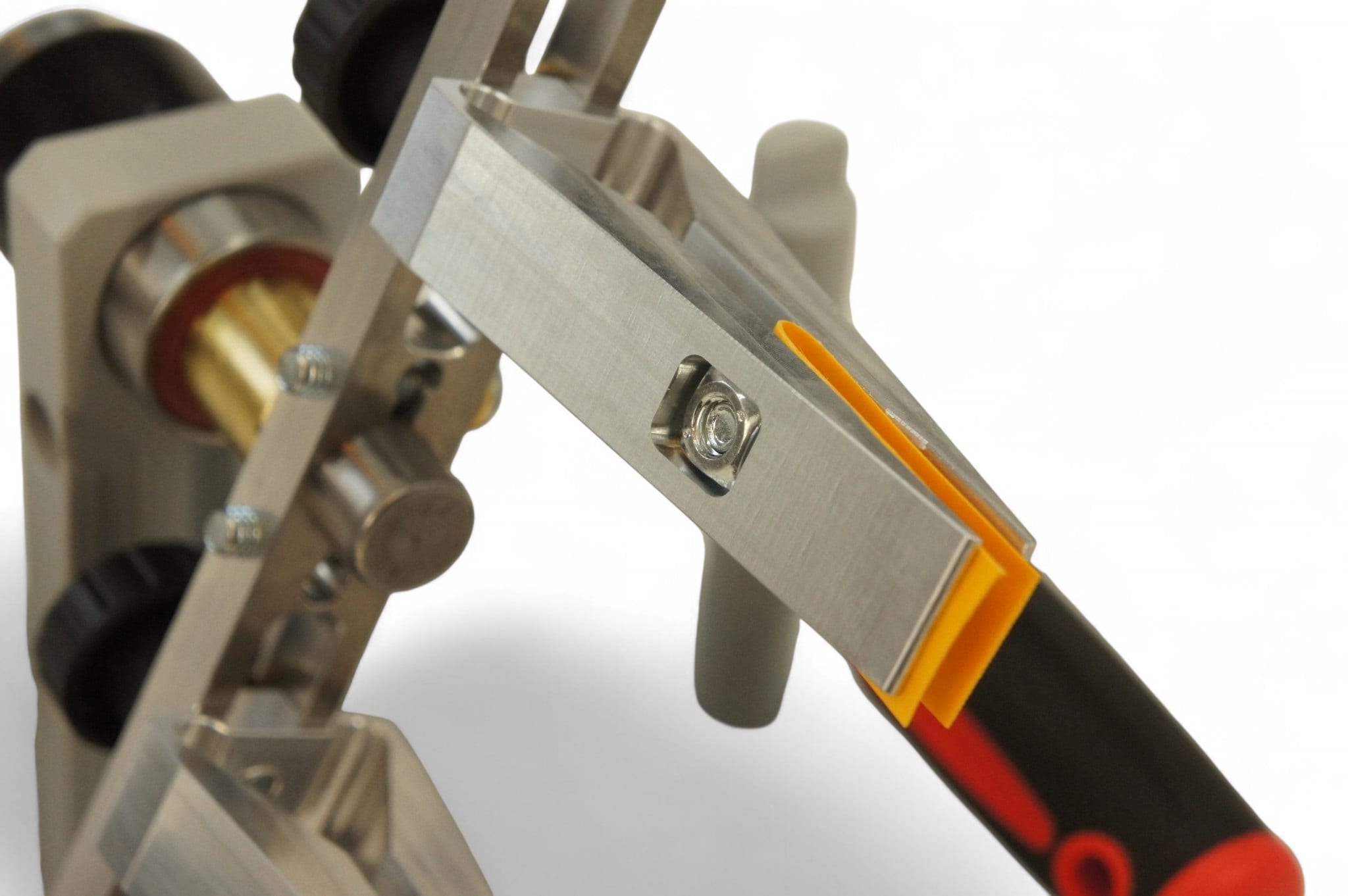

Die Klemmen wurden durch Fräsen aus massivem Luftfahrtaluminium 7075 gefertigt, das für seine hohe mechanische Widerstandsfähigkeit und geringes Gewicht geschätzt wird. Die spezielle Bauweise der Klemmen führt dazu, dass sich die Zone der elastischen Verformung in der vertikalen Ebene befindet. Dies sorgt für hohe Flexibilität im freien Zustand und sehr gute Steifigkeit nach dem Klemmen der Klinge.

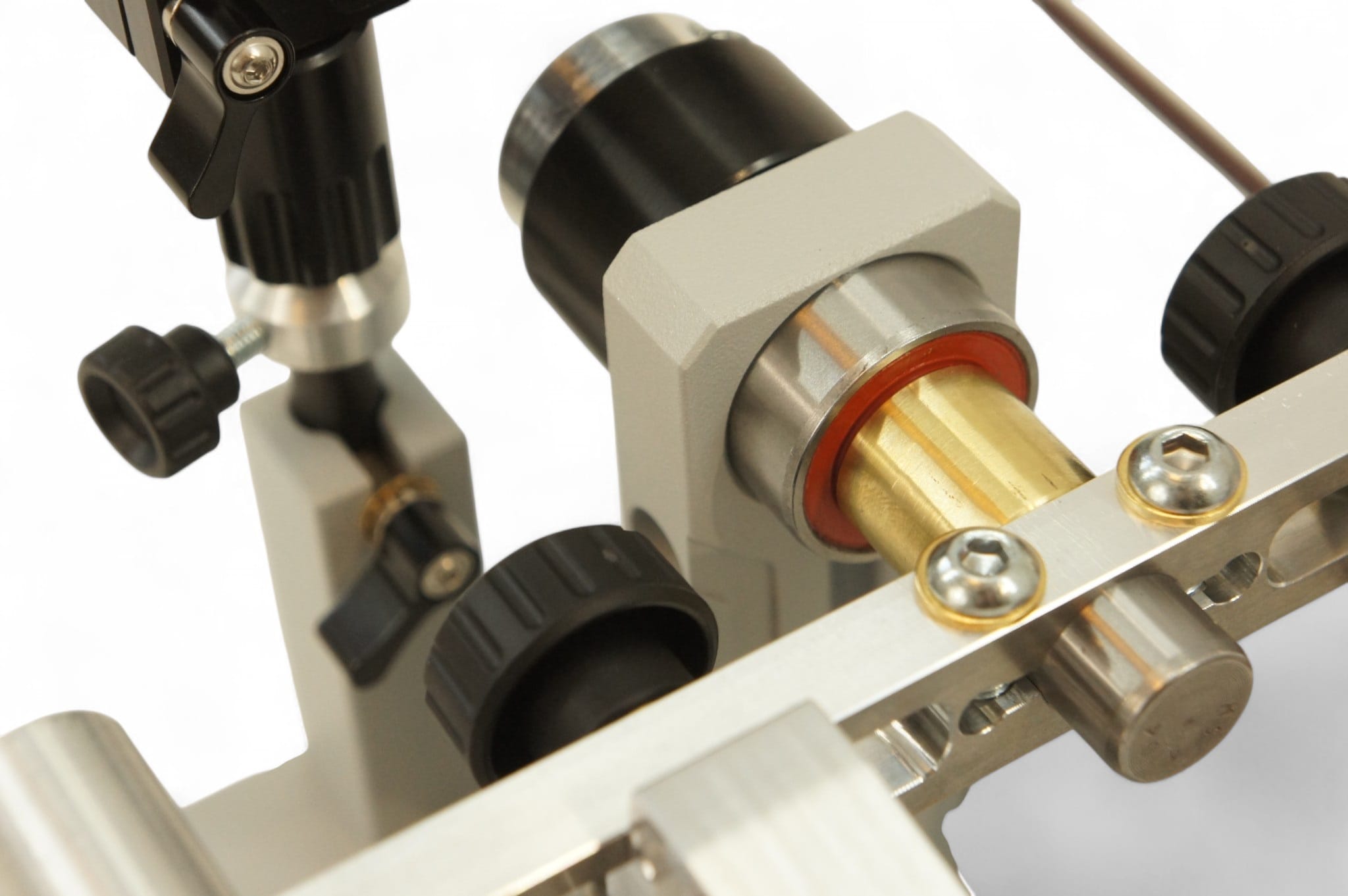

Das System ermöglicht eine intuitive Einstellung des Schärfwinkels entlang der vertikalen Säule, um die Arbeitsparameter an die Art der Klinge und den gewünschten Effekt anzupassen. Der drehbare Mechanismus basiert auf einem zweireihigen Kugellager und ermöglicht das sanfte Drehen des Messers, ohne es aus den Klemmen zu entfernen, wodurch ein gleichmäßiges Schärfen beider Seiten der Schneidkante erleichtert wird.

Das Gerät ist mit einem abnehmbaren Rahmen ausgestattet, der die Kontrolle über die Schneidkante während der Arbeit erleichtert, was zur schnelleren Erkennung eventueller Unregelmäßigkeiten sowie zur Bewertung der Schärffortschritte dient. Der neue Gleitknoten zeichnet sich durch höhere Bewegungsfreiheit in der Arbeit und eine Haltbarkeit von bis zu 10.000 Schärfzyklen aus. Die hohe Qualität der Komponenten beeinflusst zudem die Arbeitskultur und die mechanische Widerstandsfähigkeit bei langfristigem Gebrauch.

Die Gerätearchitektur wurde mit dem Ziel entwickelt, eine hohe Stabilität während der Arbeit zu gewährleisten. Die Verwendung langlebiger Materialien und präziserer mechanischer Elemente ergibt ein flüssiges System. Die kompakten Abmessungen erleichtern die Lagerung nach dem Gebrauch und bieten auch Komfort beim Transport und bei der Arbeitsorganisation.

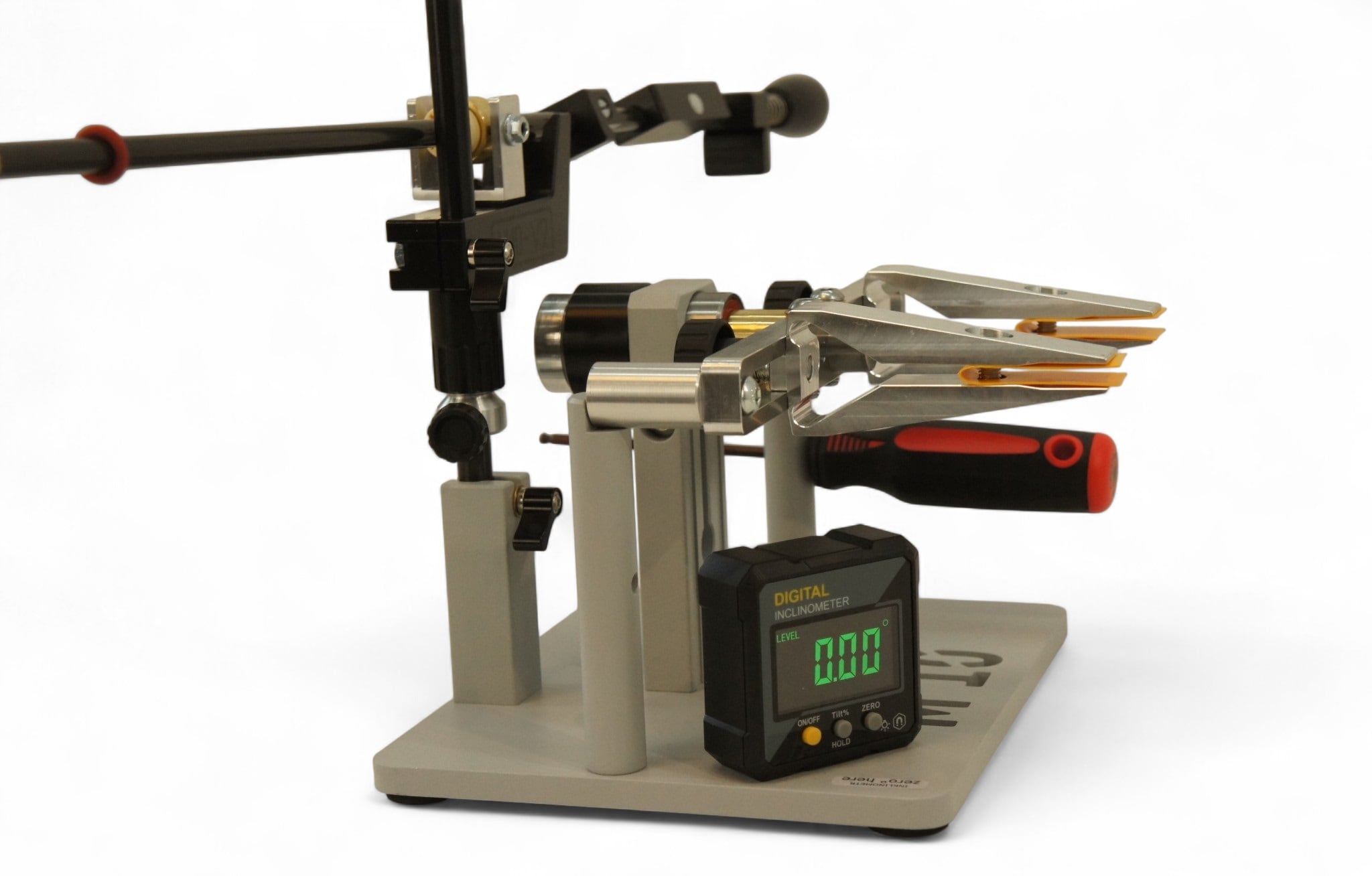

Zum Set gehört ein elektronischer Winkelmesser, der eine präzise Überwachung des eingestellten Schärfwinkels ermöglicht und somit eine genauere Anpassung der Arbeitsparameter an die Art der Klinge gewährleistet und eine hohe Wiederholbarkeit beim Schärfen verschiedener Messertypen erlaubt.

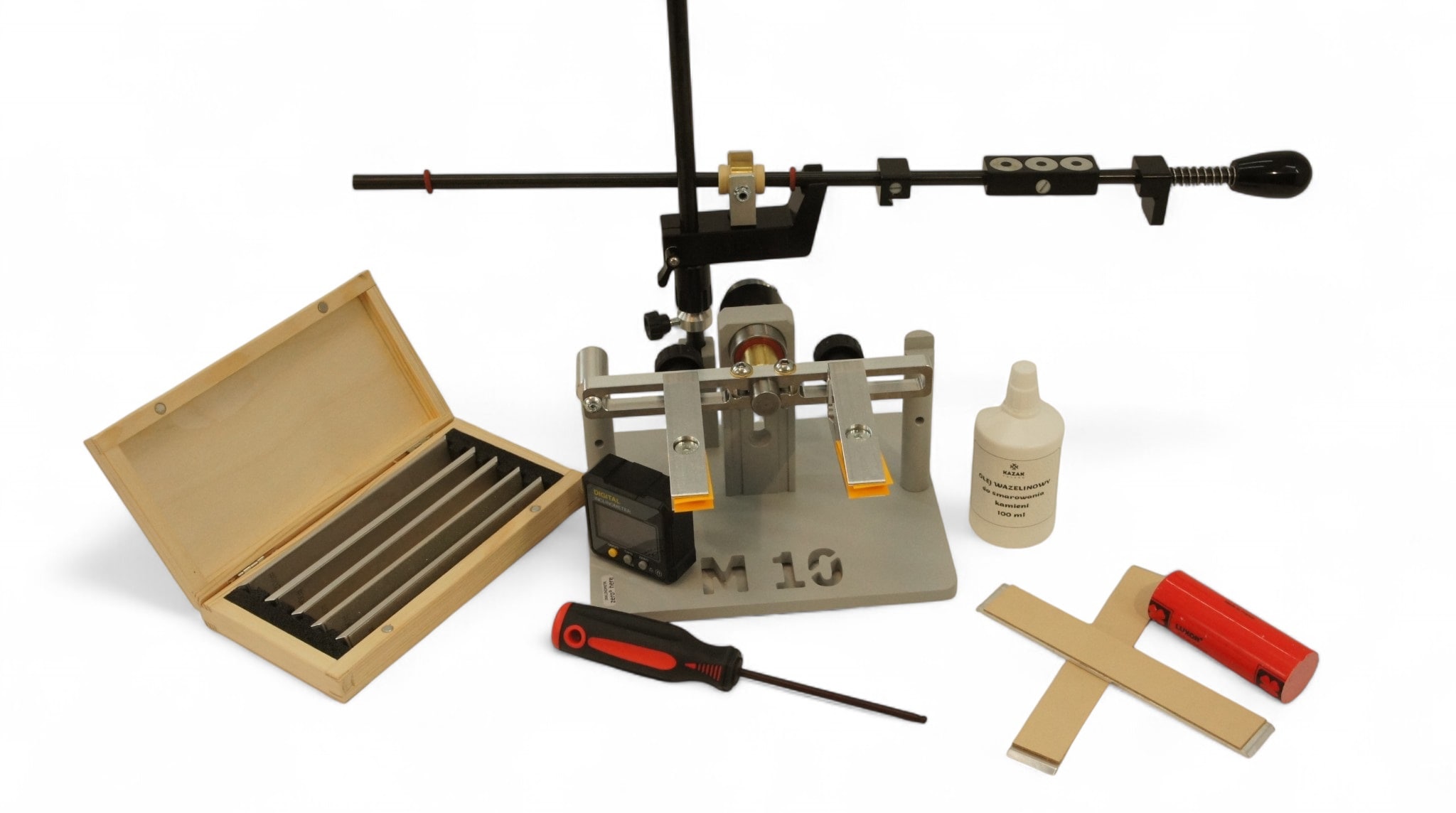

• Kazak M10V2 Schärfsystem
• elektronischer Winkelmesser
• 5 Diamantschleifsteine
• Aufbewahrungsbox für Schleifsteine
• Lederstrops (2 Stk.)
• Polierpaste und Öl
• Inbusschlüssel

• Schärfsystem für Messer mit verschiedenen Formen und Größen
• Möglichkeit zur präzisen Einstellung der Schärfparameter
• Stabile Befestigung der Klinge in präzisen Klemmen
• Hohe Präzision und wiederholbarer Schärfwinkel
• Fließende Einstellung des Arbeitswinkels
• Verbessertes Führungssystem der Schärfvorrichtung
• Neues Gelenk mit IGUS-Komponenten
• Erhöhte Bewegungsfreiheit und Arbeitskultur des Mechanismus
• Haltbarkeit des Gleitknotens bis zu 10.000 Zyklen
• Aluminiumführung mit reduziertem Gewicht
• Integriertes Ablagesystem für die Führung
• Vertikaler Mast mit einem Durchmesser von 10 mm
• Stahlgrundlage mit einer Dicke von 8 mm
• Gummierte, rutschfeste Elemente zur Verbesserung der Stabilität
• Drehmechanismus basierend auf Kugellager
• Symmetrisches Schärfen beider Seiten der Schneidkante
• Abnehmbarer Rahmen zur Kontrolle des Schärffortschritts
• Elektronischer Winkelmesser im Standardset
• Schärfwinkel (einseitig) bei einer Messerklingenbreite von 25 mm: 11 -35 st.
• Grundlänge: 200 mm
• Tiefe des Fundaments: 160 mm
• Führungslänge mit Griff: 510 mm
• Höhe des Geräts: 300 mm
• Maximale Länge der zu schärfenden Messerklinge: 250 mm
• Maximale Dicke des zu schärfenden Messers: 6 mm
• Gewicht: 3250 g
