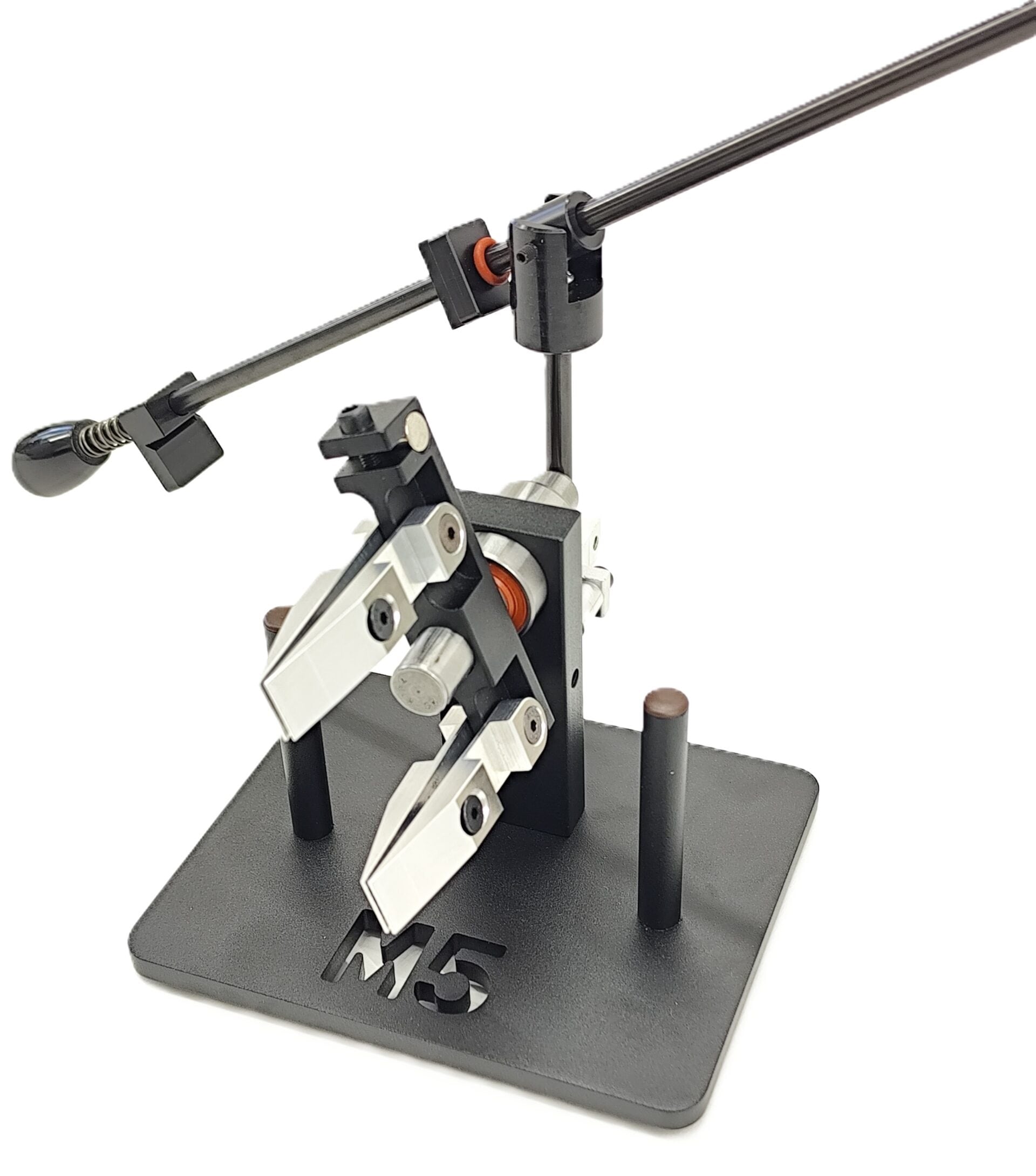

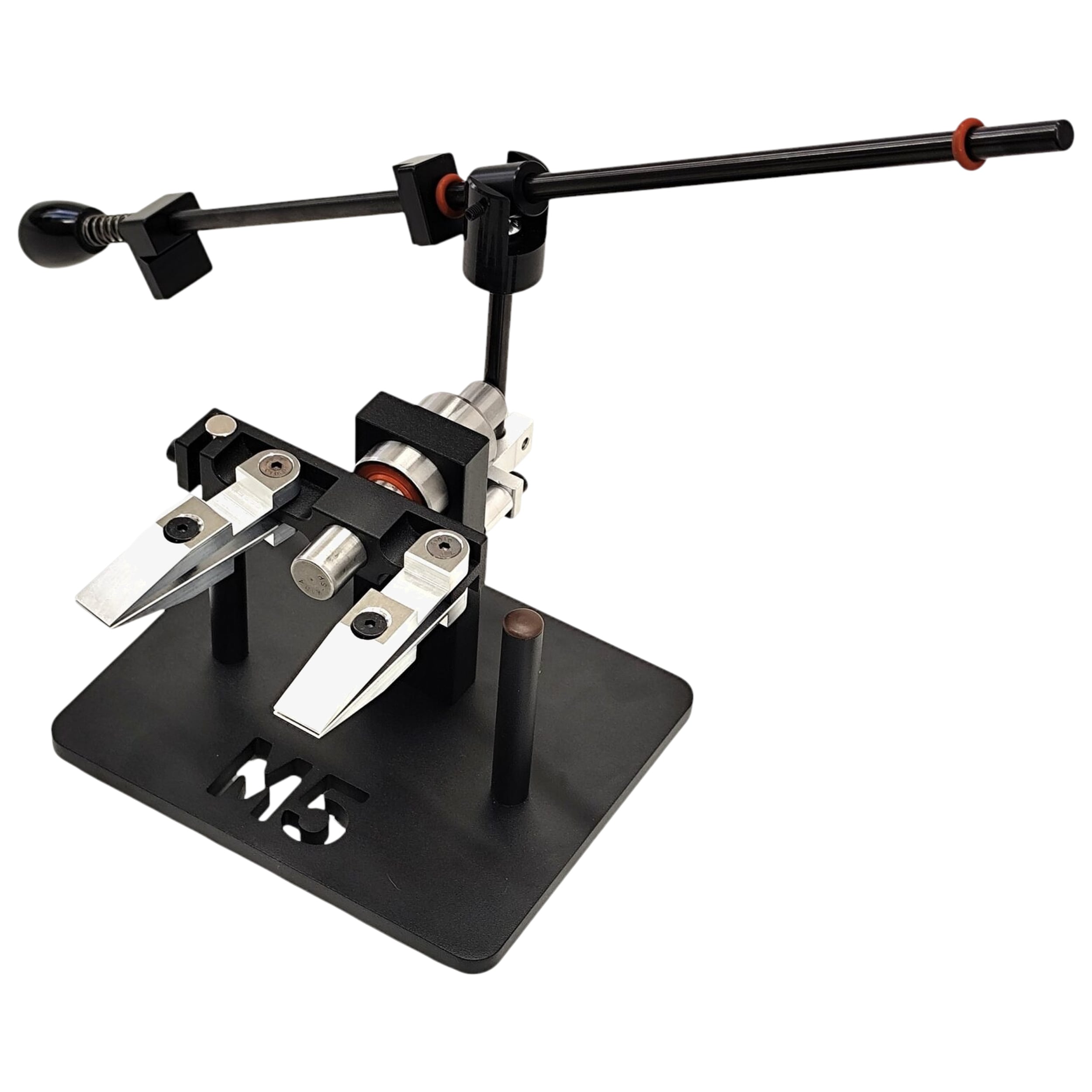

Kazak M5 élezőrendszer

Különböző formájú és méretű kések élezésére szánt eszköz. Lehetővé teszi a kés stabil rögzítését a befogókban, valamint annak elforgatását kivétel nélkül, ami nagy pontosságot és ismételhető élezési szöget eredményez.

A Kazak M5 modellt úgy fejlesztették ki, hogy megfeleljen mind az élezéssel ismerkedő, mind a haladóbb felhasználók igényeinek. Az átgondolt kialakítás segít megőrizni a munkavégzés közbeni kontrollt, és megkönnyíti az egyenletes vágóél kialakítását speciális készségek elsajátítása nélkül.

Az alap 8 mm vastag acélból készült. Az anyag biztosítja a szerkezet merevségét a fenőkő pengén történő vezetése közben. A felületet tartós porfestett bevonattal látták el fekete színben, amely védi az acélt a korróziótól és a rendszeres használat során keletkező sérülésektől.

Az alsó részen gumibetétek találhatók, amelyek javítják a rendszer tapadását a munkafelülethez, és csökkentik az eszköz elmozdulását élezés közben. A stabil alap megkönnyíti az ismételhető mozdulatok megtartását és a fenőkő nyomásának szabályozását.

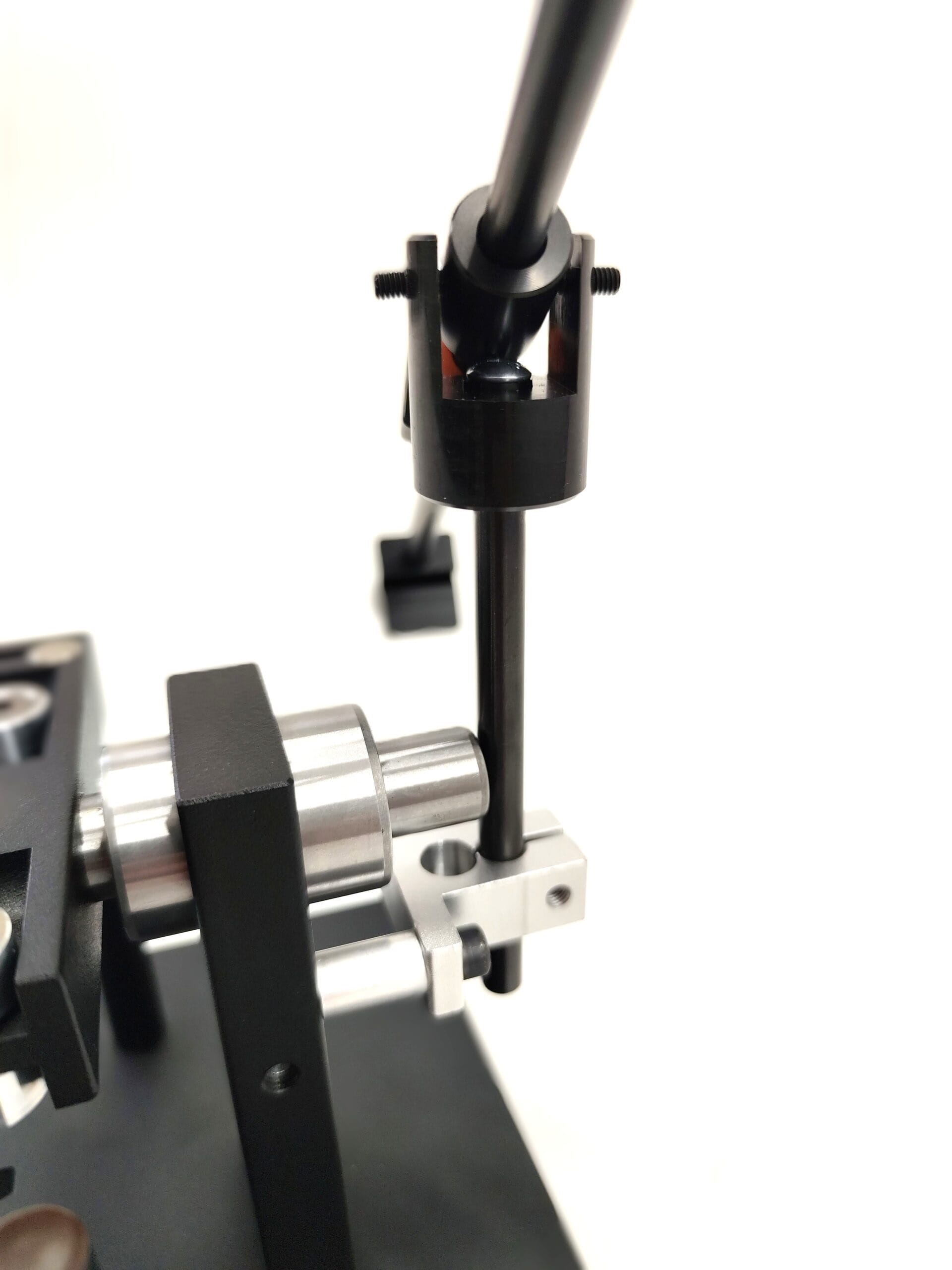

A függőleges oszlop konstrukciós acélból készült, 10 mm átmérővel. A nagyobb keresztmetszet növeli a rendszer merevségét, és csökkenti a hajlást a vezetőrúd használata közben. Az oszlopot védőbevonattal látták el, amely védi a felületét és segíti a beállítóelemek sima mozgását. A vezetőrúd kocsija az oszlop mentén eltolható, így a munkamagasság a penge szélességéhez és geometriájához igazítható.

A vezetőrúd szintén védőbevonattal ellátott konstrukciós acélból készült, teljes hossza a fogantyúval együtt 450 mm. A csúszóegység poliacetal műanyagból készült. Az anyagot alacsony súrlódási együttható, kopásállóság és mérettartás jellemzi.

A kést Krab típusú befogókkal rögzítik. Kialakításuk lehetővé teszi rövid és hosszú pengék stabil megtámasztását is. A befogók marási eljárással készültek tömör 7075 repülőgépipari alumíniumból, amelyet nagy mechanikai szilárdsága és alacsony tömege miatt értékelnek.

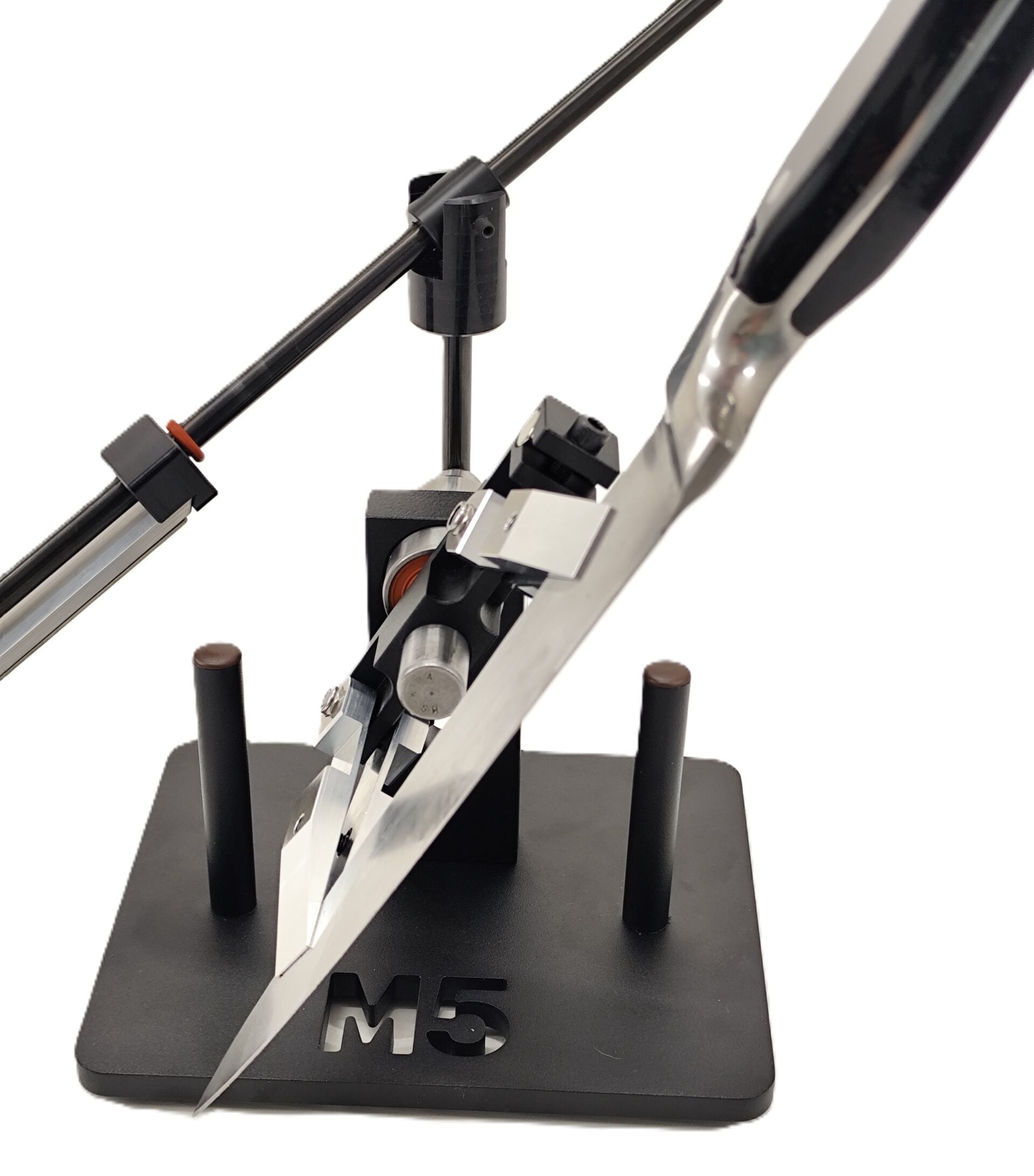

A rögzítőelemeket úgy tervezték, hogy nyitás közben megőrizzék rugalmasságukat, a penge rögzítése után pedig merevek maradjanak. Rögzítés után a penge mozdulatlan marad a fenőkő mozgatása közben. Ez a megoldás korlátozza a beállított szög változását, és megkönnyíti az ismételhető eredmény elérését a vágóél teljes hosszán.

A rendszer az alábbi paraméterű kések élezésére alkalmas:

• maximális pengehossz 200 mm
• maximális pengevastagság 5 mm

Az élezési szög állítása a kocsi függőleges oszlopon való helyzetének módosításával történik. Ez lehetővé teszi, hogy a beállítást a kés típusához, a penge vastagságához és a kívánt élprofilhoz igazítsa. 25 mm késszélességnél az egyoldali élezési szögtartomány minimum 11 fok, maximum 25 fok. A beállítás lehetővé teszi a munkát mind finomabb konyhai pengékkel, mind olyan késekkel, amelyek ellenállóbb használati élt igényelnek.

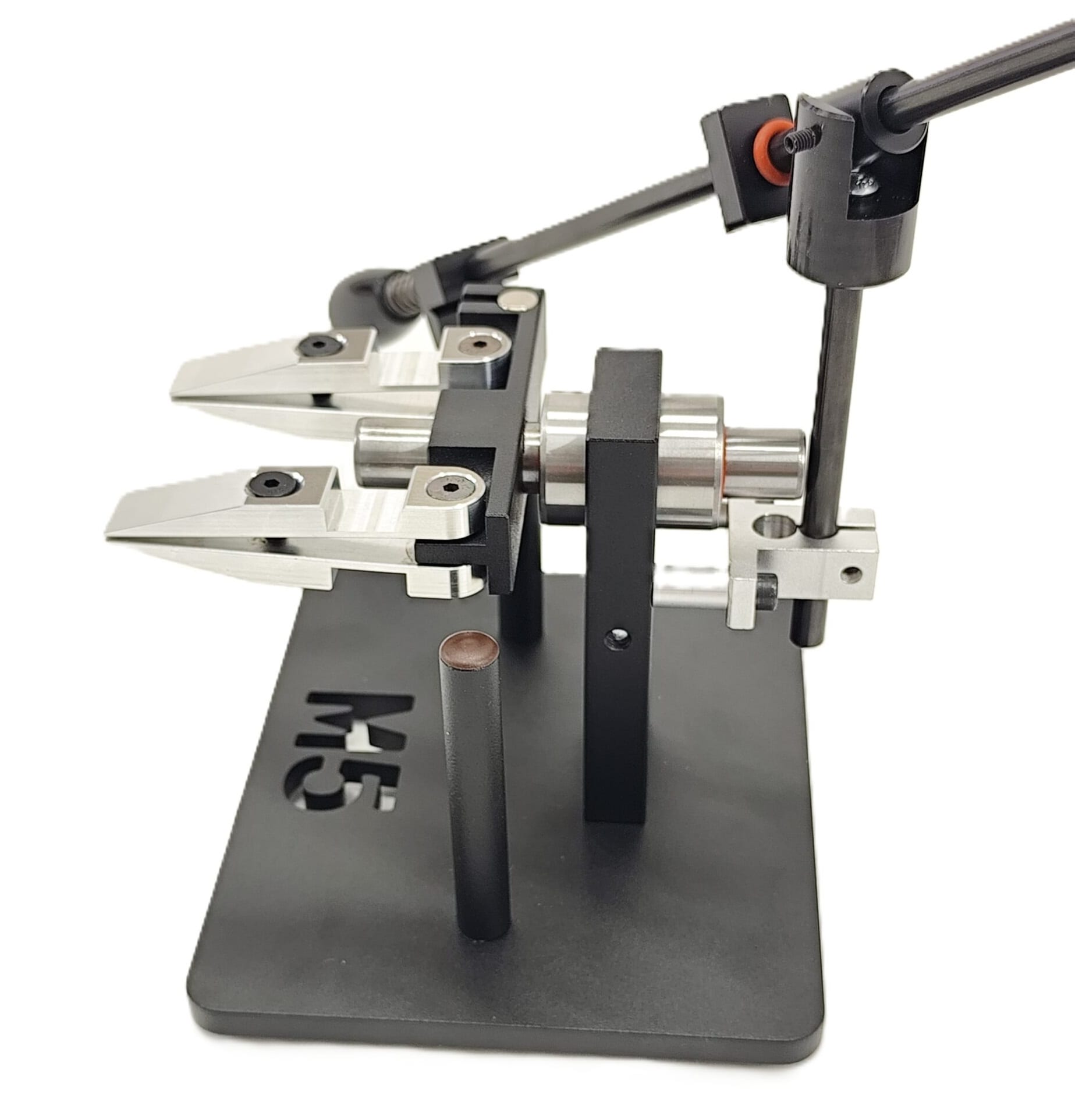

A rendszer forgómechanizmussal van felszerelve, amely kétsoros golyóscsapágyon alapul. Ez lehetővé teszi a kés másik oldalra fordítását a penge befogókból való kivétele nélkül. Ez a megoldás csökkenti a kés helyzetének megváltozásából eredő kockázatot a munkafázisok között. Emellett megkönnyíti az élezési szimmetria megőrzését is, mivel a penge ugyanabban a pozícióban marad rögzítve.

A készletben elektronikus szögmérő található elemekkel együtt. Az eszköz lehetővé teszi a beállított élezési szög ellenőrzését, és megkönnyíti a paraméterek adott pengéhez igazítását. Az elektronikus mérésnek köszönhetően a felhasználónak nem kell kizárólag szemrevételezésre hagyatkoznia. Ez fontos több, hasonló geometriájú kés élezésekor, valamint egy korábban kialakított élprofil visszaállításakor.

A készlethez 2 gyémánt fenőkő is tartozik:

• grit 240
• grit 600

A 240-es szemcseméretű fenőkő intenzívebb anyagleválasztásra, élkorrekcióra és tompább penge megmunkálására szolgál. A 600-as szemcseméret lehetővé teszi a finomabb befejezést és az él simítását az előző lépés után.

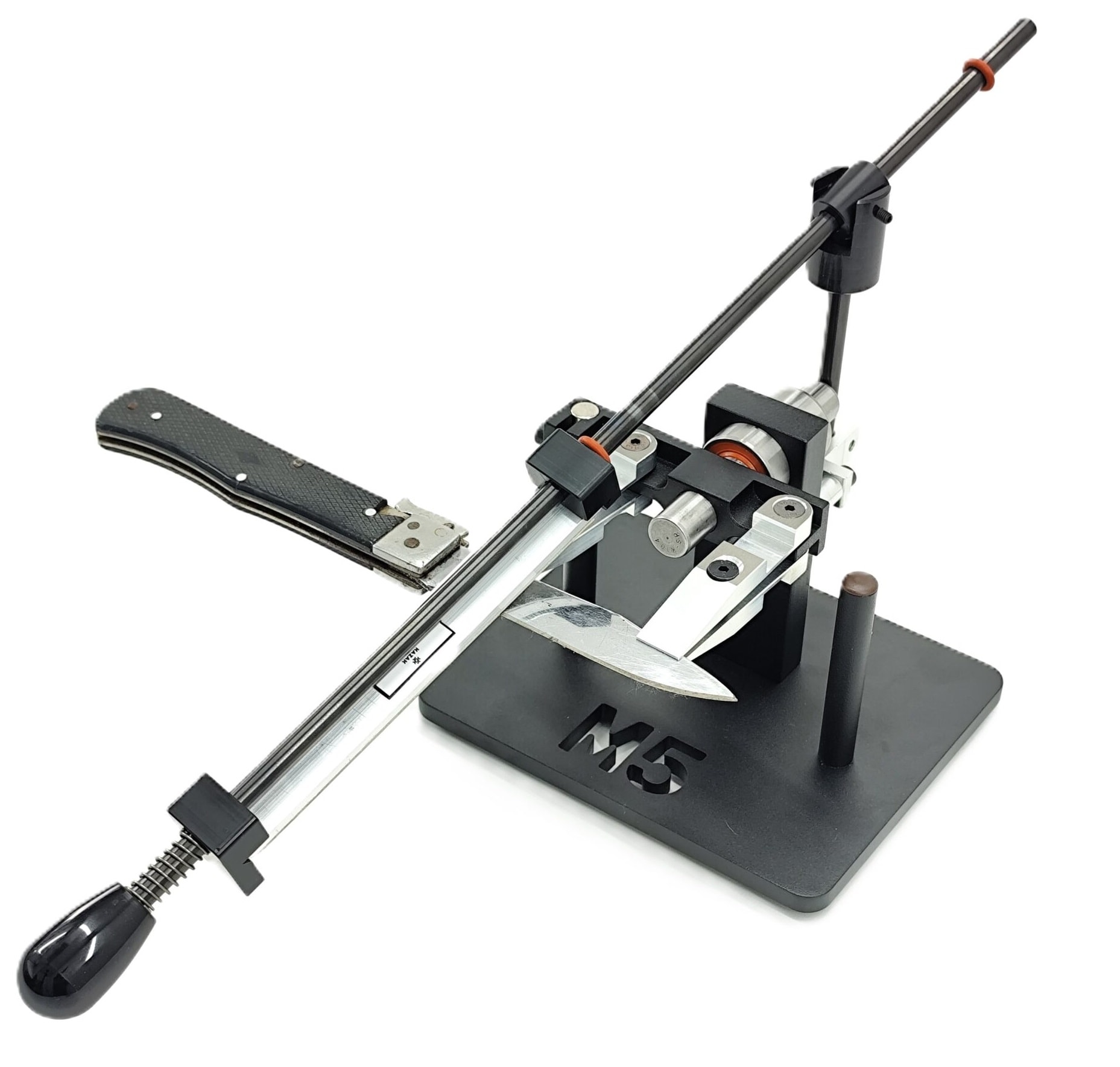

A rendszer kialakítása lehetővé teszi a fenőkő ellenőrzött és ismételhető vezetését. A penge stabil rögzítése, az állítható szög és a vezetőrúd sima mozgása csökkentik a véletlen eltéréseket élezés közben.

A levehető keret lehetővé teszi a vágóél ellenőrzését munka közben. Segít megfigyelni az élezés előrehaladását, ellenőrizni a fenőkő és a penge érintkezésének egyenletességét, valamint gyorsabban észlelni az esetleges egyenetlenségeket.

A rendszer elemeit a holtjáték csökkentése és a sima működés megőrzése érdekében tervezték. A csúszóegységet fokozottan sima működés és akár 10 000 élezési ciklusra becsült tartósság jellemzi.

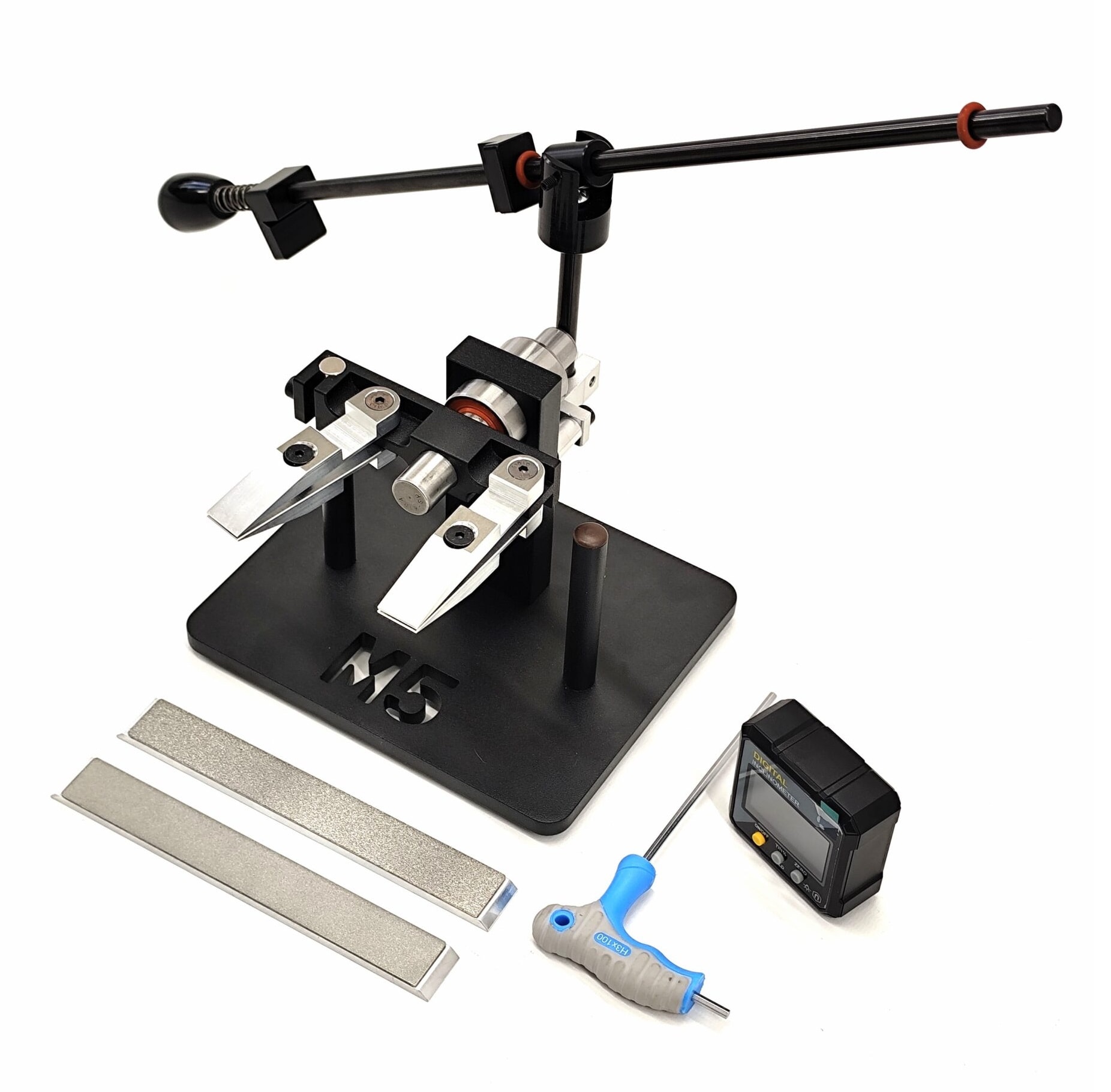

• Kazak M5 élezőrendszer
• elektronikus szögmérő elemekkel
• gyémánt fenőkő grit 240
• gyémánt fenőkő grit 600
• imbuszkulcs

• precíz élezési szögállítás
• stabil alumínium Krab típusú befogók
• a kés elforgatása kivétel nélkül
• kétsoros golyóscsapágy
• 8 mm vastag acél alap
• 10 mm átmérőjű függőleges oszlop
• csúszásgátló gumibetétek
• elektronikus szögmérő a készletben
• gyémánt fenőkövek grit 240 és 600
• levehető keret a penge ellenőrzéséhez
• 450 mm hosszú vezetőrúd
• poliacetal csúszóegység
• sima működés
